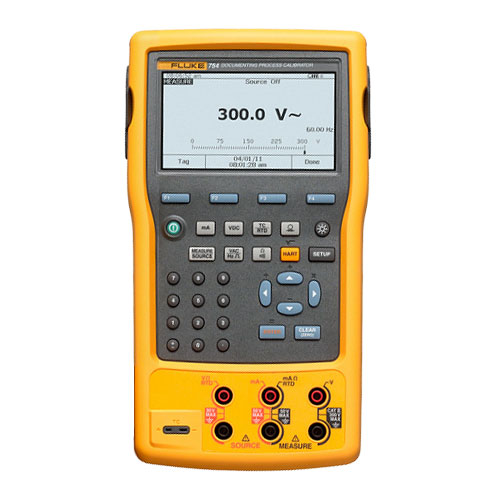

Dokumentujący kalibrator procesów Fluke 754

Dokładność pomiaru

Napięcie prądu stałego

1 rok

2 lata

100,000 mV

0,02%+0,005 mV

0,03%+0,005 mV

3,00000 V

0,02%+0,00005 V

0,03%+0,00005 V

30,0000 V

0,02%+0,0005 V

0,03%+0,0005 V

300,00 V

0,05%+0,05 V

0,07%+0,05 V

Napięcie prądu przemiennego

Zakres

40 do 500 Hz

Rozdzielczość

1 rok

2 lata

3,000 V

0,001 V

0,5%+0,002 V

1,0%+0,004 V

30,00 V

0,01 V

0,5%+0,02 V

1,0%+0,04 V

300,0 V

0,1 V

0,5%+0,2 V

1,0%+0,2 V

Prąd stały

1 rok

2 lata

30,000 mA

0,01%+5 μA

 0,015%+7 μA

110,00 mA

0,01%+20 μA

0,015%+30 μA

Rezystancja

 1 rok

2 lata

10,000 Ω

0,05%+50 mΩ

0,07%+70 mΩ

100,00 Ω

0,05%+50 mΩ

0,07%+70 mΩ

1,0000 kΩ

0,05%+500 mΩ

0,07%+0,5 Ω

10,000 kΩ

0,1%+10 Ω

0,15%+15 Ω

Częstotliwość

1,00 do 110,00 Hz

0,01 Hz

0,05 Hz

110,1 do 1100,0 Hz

0,1 Hz

0,5 Hz

1,101 do 11,000 kHz

0,001 kHz

 0,005 kHz

11,01 do 50,00 kHz

 0,01 kHz

0,05 kHz

Dokładność generowania

Napięcie prądu stałego

1 rok

2 lata

100,000 mV

0,01%+0,005 mV

0,015%+0,005 mV

1,00000 V

0,01%+0,00005 V

0,015%+0,0005 V

15,0000 V

0,01%+0,0005 V

0,015%+0,0005 V

Prąd stały

1 rok

2 lata

22,000 mA(źródło)

0,01%+0,003 mA

0,02%+0,003 mA

Źródło prądowe(symulacja)

0,02%+0,007 mA

0,04%+0,007 mA

Rezystancja

1 rok

2 lata

10,000 Ω

0,01%+10 mΩ

0,015%+15 mΩ

100,00 Ω

0,01%+20 mΩ

0,015%+30 mΩ

1,0000 kΩ

0,02%+0,2 Ω

0,03%+0,3 Ω

10,000 kΩ

0,02%+3 Ω

0,03%+5 Ω

Częstotliwość

2 lata

0,1 do 10,99 Hz

0,01 Hz

0,01 do 10,99 Hz

0,01 Hz

11,00 do 109,99 Hz

0,1 Hz

110,0 do 1099,9 Hz

0,1 Hz

1,100 do 21,999 kHz

0,002 kHz

22,000 do 50,000 kHz

0,005 kHz

Parametry techniczne

Funkcje rejestracji danych

Funkcje pomiarowe

Napięcie, natężenie, rezystancja, częstotliwość, temperatura, ciśnienie

Częstotliwość odczytu

1, 2, 5, 10, 20, 30 lub 60 odczytów na minutę

Maksymalna długość rejestracji

8000 odczytów (7980 dla 30 lub 60 odczytów na minutę)

Funkcje przebiegu piłowego

Funkcje źródła

Napięcie, prąd, rezystancja, częstotliwość, temperatura

Szybkość

4 kroki na sekundę

Wykrywanie wyłączników

Ciągłość lub napięcie (wykrywanie ciągłości jest niedostępne podczas pracy jako źródło prądowe)

Funkcja zasilania pętli

Napięcie

Wybierane, 26 V

Dokładność

10%, co najmniej 18 V przy 22 mA

Prąd maksymalny

25 mA, zabezpieczenie przed zwarciem

Maksymalne napięcie wejściowe

50 V prądu stałego

Funkcje krokowe

Funkcje źródła

Napięcie, prąd, rezystancja, częstotliwość, temperatura

Ręczny wybór kroku

Wybierany krok za pomocą przycisków ze strzałkami

Automatyczny krok

Programowalne funkcje takie jak: opóźnienie rozpoczęcia, wielkość kroku, czas jednego kroku, powtarzanie

Dane środowiskowe

Temperatura eksploatacji

-10°C do +50°C

Temperatura przechowywania

-20°C do +60°C

Odporność na kurz i wodę

Zgodność z normami IP52, IEC 529

Wysokość eksploatacji (n.p.m.)

3000 m powyżej średniego poziomu morza (9842 stóp

Dane bezpieczeństwa

CAN/CSA C22.2 Nr 1010.1-92, ASNI/ISA S82.01-1994, UL3111 oraz EN610-1:1993

Ogólne i mechaniczne parametry techniczne

Wymiary

136 x 245 x 63 mm (5,4" x 9,6" x 2,5")

Waga

1,2 kg (2,7 funta)

Akumulatory

Wewnętrzny zestaw akumulatorów litowo-jonowych

7,2 V; 4400 mAh; 30 Wh

Czas pracy akumulatorów

Typowo ponad 8 godz.

Wymiana akumulatorów

Wymiana bez otwierania kalibratora; żadne narzędzia nie są wymagane.

Złącza boczne

Złącze modułu ciśnieniowego

Złącze USB do połączenia z komputerem PC

Złącze do urządzeń cyfrowych (HART)

Złącze na opcjonalną ładowarkę/eliminator

Pojemność pamięci

Wyniki procedur kalibracji z 1 tygodnia

Specyfikacja 90-dniowa

Standardowe interwały specyfikacji kalibratorów z serii 750 wynoszą 1 rok i 2 lata.

Typową 90-dniową dokładność przy pracy w trybie pomiaru i źródła można oszacować, dzieląc parametry „% odczytu” lub „% wyjścia” z jednego roku przez 2. Podstawowa specyfikacja wyrażona jako „% pełnego zakresu” lub stałe wartości „liczb” i „omów”.

Temperatura, detektory rezystancji i temperatury

Stopnie lub % odczytu

Typ (α)

Zakres °C

Pomiar °C

Źródło prądowe

Temperatura źródła °C

Dopuszczalne natężenie

1 rok

2 rok

1 rok

2 rok

100 Ω Pt (385)

-200 do 100
100 do 800

0,07°C
0,02%+0,05°C

0,14°C
0,04%+0,10°C

1 mA

0,05°C
0,0125%+0,04°C

0,10°C
0,025%+0,08°C

0,1 do 10 mA

200 Ω Pt (385)

-200 do 100
100 do 630

0,07°C
0,02%+0,05°C

0,14°C
0,04%+0,10°C

500 μA

0,06°C
0,017%+0,05°C

0,12°C
0,034%+0,10°C

0,1 do 1 mA

500 Ω Pt (385)

-200 do 100
100 do 630

0,07°C
0,02%+0,05°C

0,14°C
0,04%+0,10°C

250 μA

0,06°C
0,017%+0,05°C

0,12°C
0,034%+0,10°C

0,1 do 1 mA

1000 Ω Pt (385)

-200 do 100
100 do 630

0,07°C
0,02%+0,05°C

0,14°C
0,04%+0,10°C

150 μA

0,06°C
0,017%+0,05°C

0,12°C
0,034%+0,10°C

0,1 do 1 mA

100 Ω Pt (3916)

-200 do 100
100 do 630

0,07°C
0,02%+0,05°C

0,14°C
0,04%+0,10°C

1 mA

0,05°C
0,0125%+0,04°C

0,10°C
0,025%+0,08°C

0,1 do 10 mA

100 Ω Pt (3926)

-200 do 100
100 do 630

0,08°C
0,02%+0,06°C

0,16°C
0,04%+0,12°C

1 mA

0,05°C
0,0125%+0,04°C

0,10°C
0,025%+0,08°C

0,1 do 10 mA

10 Ω Cu (427)

-100 do 260

0,2°C

0,4°C

3 mA

0,2°C

0,4°C

0,1 do 10 mA

120 Ω Ni (672)

-80 do 260

0,1°C

0,2°C

1 mA

0,04°C

0,08°C

0,1 do 10 mA

Temperatura, termopary

Typ

Temperatura źródła °C

Pomiar °C

Temperatura źródła °C

1 rok

2 lata

1 rok

2 lata

E

-250 do -200

1.3

2

0.6

0.9

-200 do -100

0.5

0.8

0.3

0.4

-100 do 600

0.3

0.4

0.3

0.4

600 do 1000

0.4

0.6

0.2

0.3

N

-200 do -100

1

1.5

0.6

0.9

-100 do 900

0.5

0.8

0.5

0.8

900 do 1300

0.6

0.9

0.3

0.4

J

-210 do -100

0.6

0.9

0.3

0.4

-100 do 800

0.3

0.4

0.2

0.3

800 do 1200

0.5

0.8

0.3

0.3

K

-200 do -100

0.7

1

0.4

0.6

-100 do 400

0.3

0.4

0.3

0.4

400 do 1200

0.5

0.8

0.3

0.4

1200 do 1372

0.7

1

0.3

0.4

T

-250 do -200

1.7

2.5

0.9

1.4

-200 do 0

0.6

0.9

0.4

0.6

0 do 400

0.3

0.4

0.3

0.4

B

600 do 800

1.3

2

1

1.5

800 do 1000

1

1.5

0.8

1.2

1000 do 1820

0.9

1.3

0.8

1.2

R

-20 do 0

2.3

2.8

1.2

1.8

0 do 100

1.5

2.2

1.1

1.7

100 do 1767

1

1.5

0.9

1.4

S

-20 do 0

2.3

2.8

1.2

1.8

0 do 200

1.5

2.1

1.1

1.7

200 do 1400

0.9

1.4

0.9

1.4

1400 do 1767

1.1

1.7

1

1.5

C

0 do 800

0.6

0.9

0.6

0.9

800 do 1200

0.8

1.2

0.7

1

1200 do 1800

1.1

1.6

0.9

1.4

1800 do 2316

2

3

1.3

2

L

-200 do -100

0.6

0.9

0.3

0.4

-100 do 800

0.3

0.4

0.2

0.3

800 do 900

0.5

0.8

0.2

0.3

U

-200 do 0

0.6

0.9

0.4

0.6

0 do 600

0.3

0.4

0.3

0.4

BP

0 do 1000

1

1.5

0.4

0.6

1000 do 2000

1.6

2.4

0.6

0.9

2000 do 2500

2

3

0.8

1.2

XK

-200 do 300

0.2

0.3

0.2

0.5

300 do 800

0.4

0.6

0.3

0.6
