Jesteś zainteresowany urządzeniem do kalibracji nadajników?

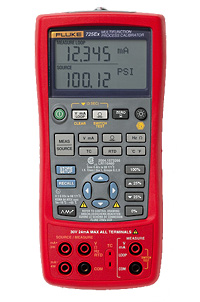

Fluke 725Ex posiada dzielony wyświetlacz pozwalający na jednoczesne wskazywanie wartości wejściowych i wyhjściowych. Dla testów zaworów i przetworników elektropneumatycznych możesz symulować źródło mA podczas pomiaru ciśnienia. Posiada automatyczną zmianę krokową i automatyczny test sygnałem piłowym oraz 25% automatyczny krok do szybkich testów liniowości.
Jeśli wejdziesz w posiadanie kalibratora Fluke 725Ex przekonasz się, iż jest on od razu gotowy do pracy. Urządzenie jest bardzo proste w obsłudze a to za sprawą braku menu ekranowego. Dzięki możliwości zapamiętywania możemy szybciej wykonać nastawy. Mocna konstrukcja umożliwia pracę w bardzo trudnych warunkach.
|
30.000 V
|
0.02%+ 2 cyfry (górny wyświetlacz)
|
10.000 V
|
0.02%+ 2 cyfry (dolny wyświetlacz)
|
90.00 mV
|
0.02%+ 2 cyfry
|
-10.00 mV do 75.00 mV
|
0.025 % + 1 cyfra (przez konektor TC)
|
|
Prąd DC
|
|
Rezystancja
|
0.0 do 400.0 Ω
|
0.1Ω (4-przewodowy), 0.15Ω (2- i 3-przewodowy)
|
401 do 1500 Ω
|
0.5Ω (4-przewodowy), 1Ω (2- i 3-przewodowy)
|
1500 do 3200 Ω
|
1Ω (4-przewodowy), 1.5Ω (2- i 3-przewodowy)
|
|
Powtarzalność
|
2.0 do 1000.0 CPM
|
0.05 % + 1 cyfra
|
1.0 do 1100.0 Hz
|
0.05 % + 1 cyfra
|
1.00 do 10.00 kHz
|
0.05 % + 1 cyfra
|
Czułość
|
1 V międzyszczytowo-minimalnie
|
|
Ciśnienie
|
Precyzyjność
|
od 0.025% zakresu przy wykorzystaniu jednego z 8 iskrobezpiecznych modułów ciśnienia
|
|
(szczegółowa specyfikacja dotycząca modułów ciśnieniowych znajduje się w opcjach i akcesoriach)
|
|
Dostępne moduły nadciśnieniowe, różnicowe, podwójne (złożone), bezwzględne i podciśnieniowe
|
|
Generowanie
|
Napięcie
|
100.00 mV
|
0.02%+2 cyfry
|
10.000 V
|
0.02%+2 cyfry
|
-10.00 mV do 75.00 mV
|
0.025 % + 1 cyfra (przez konektor TC)
|
|
Prąd DC
|
24.000 mA (Źródło)
|
0.02%+ 2 cyfry
|
24.000 mA (Symulacja)
|
0.02%+ 2 cyfry
|
|
Rezystancja
|
15.0 do 400.0 Ω
|
0.15 Ω (prąd wzbudzenia 0.15 do 0.5 mA), 0.1 Ω (prąd wzbudzenia 0.5 do 2 mA)
|
401 do 1500 Ω
|
0.5 Ω (prąd wzbudzenia 0.05 do 0.8 mA)
|
1500 do 3200 Ω
|
1 Ω (prąd wzbudzenia 0.05 do 0.4 mA)
|
|
Powtarzalność
|
2.0 do 1000.0 CPM
|
0.05%
|
1.0 do 1100.0 Hz
|
0.05%
|
1.00 do 10.00 kHz
|
0.25%
|
Przebieg:
|
5 V p-p prostokątny, -0.1 V offset
|
|
Rezystancyjne czujniki temperatury i termopary
|
Precyzyjność pomiaru:
|
NI-120
|
0.2 °C
|
PT-100 (385)
|
0.33 °C
|
PT-100 (393)
|
0.3 °C
|
PT-100 (JIS)
|
0.3 °C
|
PT-200 (385)
|
0.2 °C
|
PT-500 (385)
|
0.3 °C
|
PT-1000 (385)
|
0.2 °C
|
Rozdzielczość:
|
0.1 °C
|
J:
|
0.7 °C
|
K:
|
0.8 °C
|
T:
|
0.8 °C
|
E:
|
0.7 °C
|
R:
|
1.8 °C
|
S:
|
1.5 °C
|
B:
|
1.4 °C
|
L:
|
0.7 °C
|
U:
|
0.75 °C
|
N:
|
0.9 °C
|
Rozdzielczość:
|
J, K, T, E, L, N, U: 0.1 °C, 0.1 °F B, R, S: 1 °C, 1 °F
|
XK
|
0.6°C
|
BP
|
1.2°C
|
|
Precyzyjność źródła:
|
NI-120
|
0.2 °C
|
PT-100 (385)
|
0.33 °C
|
PT-100 (393)
|
0.3 °C
|
PT-100 (JIS)
|
0.3 °C
|
PT-200 (385)
|
0.2 °C
|
PT-500 (385)
|
0.3 °C
|
PT-1000 (385)
|
0.2 °C
|
Rozdzielczość:
|
0.1 °C
|
Notka:
|
Dokładność określona dla 4-przewodowej metody pomiarowej
|
J:
|
0.7 °C
|
K:
|
0.8 °C
|
T:
|
0.8 °C
|
E:
|
0.7 °C
|
R:
|
1.4 °C
|
S:
|
1.5 °C
|
B:
|
1.4 °C
|
L:
|
0.7 °C
|
U:
|
0.75 °C
|
N:
|
0.9 °C
|
Rozdzielczość:
|
J, K, T, E, L, N, U: 0.1 °C, B, R, S: 1 °C
|
XK
|
0.6°C
|
BP
|
1.2°C
|
|
Specyfikacja techniczna
|
Czynności przebiegu piłowego
|
Funkcje źródła:
|
Napięcie, prąd, rezystancja, częstotliwość, temperatura
|
Przebiegi piłowe
|
Wolny przebieg piłowy, szybki przebieg piłowy, skok 25% przebiegu piłowego
|
|
Funkcja zasilania pętli
|
Napięcie:
|
12 V
|
Dokładność:
|
10%
|
Maksymalny prąd:
|
22 mA, zabezpieczenie przed zwarciem
|
|
Funkcje krokowe
|
Funkcje źródła:
|
Napięcie, prąd, rezystancja, częstotliwość, temperatura
|
Kroki
|
25% zakresu, 100% zakresu
|
|
Bezpieczeństwo
|
Zatwierdzenia agencji
|
|
ATEX II 1 G EEx ia IIB 171°C
|
|
I.S. Klasa I, Dział 1 Grupy
|
|
Atrybuty techniczne oraz mechaniczne
|
Wymiary produktu
|
|
130 x 236 x 61 mm
|
|
5.188" x 9.291" x 2.402"
|
|
Waga produktu
|
|
Zasilanie
|
|
Karta gwarancyjna
|
|
Wymiana baterii
|
|
Wyodrębniony przedział na baterie dzięki któremu mamy dostęp bez przerywania plomb kalibracyjnych
|
|
Złącza boczne
|
|
Złącze modułu ciśnieniowego
|
|
W skład zestawu wchodzi:
-
Instrukcja obsługi
-
Zaciski krokodylkowe AC72 – 1 kpl.
-
Zestaw przewodów do połączeń wieżowych – 1 kpl.
-
przewody pomiarowe TL75 – 1 kpl.
|
|
|
|
